F9T43X電動推桿盲板閥
產品概況
產品型號：F9T43X
公稱通徑：DN300~2000mm
公稱壓力：PN0.05~0.25MPa
適用溫度：≤300℃
適用介質：煤氣及有毒、有害、易燃?xì)怏w
主要材料：碳鋼、不銹鋼、硅橡膠
驅動方式：電動、液動、氣動、電液動
設計標準：API 600、API6D、ASME B16.34、GB/T 12234
結構長度：ASME B16.10、API6D、GB/T 12221
連接標準：ASME B16.5、ASME B16.47、GB/T 9113、JB/T 79、HG/T 20592
壓力試驗：API 598、GB/T 13927、JB/T 9092
壓力-溫度等級：ASME B16.34 、GB/T 12224
一、F9T43X電動推桿盲板閥產品概述
百鋼閥門集團生產銷售的F9T43X電動推桿盲板閥又名電動推桿扇形眼鏡閥，電動推桿扇形翻板，主要由左閥體、右閥體、閥桿、閘板、密封圈、電動推桿等零件組成，并由底座、支撐柱構成一個剛性結構體。密封部位采用不銹鋼與橡膠密封圈，密封性能好，使用壽命長，密封圈設置閘板上，易于維護時更換密封圈，橡膠密封圈鑲鉗在閘板上。電動推桿盲板閥可以單臺遠距離控制，亦可多臺聯網遠距離控制，非正常情況下還可以利用閥門本身裝置手動操作。
二、F9T43X電動推桿盲板閥產品特點
1、閥門在開關過程中，門板密封圈無磨損現象，密封性能穩定且密封圈易更換。
2、傳動運用連桿機構原理，結構簡單適用于環境苛刻的工作場地，傳遞行程準確并使夾緊機構的三處夾緊點的夾緊力均勻。
3、考慮到盲板閥的結構特點，對盲板閥兩處密封薄弱處進行剛性加強處理，使密封性能更加可靠。
4、電動推桿定位采用新型的電感電器，減少在發訊時可能產生不必要的火花，使用更安全。
5、由于煤氣流動時，容易對閥中的不銹鋼伸縮波紋管有沖刷磨損現象，本閥在設計時在管路里腔波紋管導流套采用耐磨性能好的16Mn鋼板同時增加其厚度。
6、密封圈材質選用耐高溫和耐煤氣較好的氟橡膠。
三、F9T43X電動推桿盲板閥適用范圍
F9T43X電動推桿盲板閥是按GB6222《工業企業煤氣安全規程》的有關標準同時消化吸收國內外技術基礎上，自行研制開發的新一代產品，主要應用于各工礦企業，環境保護等行業的煤氣、空氣、煙氣等氣體介質管路中，作為切斷各種有毒、有害的可靠裝置。
四、F9T43X電動推桿盲板閥工作原理
首先電動夾緊推桿通過電機驅動，將推力經過曲柄直接作用在主動夾緊螺紋閥桿上，使其旋轉并通過連桿機構使三根螺紋閥桿做同步旋轉，帶動各自相應的左、右閥桿螺母，使左閥體和中閥體在壓縮波紋管的同時以閥板為中心的相對移動，使門板密封圈完全脫離兩閥體密封圈。再啟動電動行走推桿推力將門板的盲圈和通圈更換，電動夾緊推桿再次動作，將夾緊門板橡膠密封圈，從而達到閥門密封。門板是由盲板和通圈組成，當加緊機構松開后門板旋轉變換位置即可實現閥門開關。
五、F9T43X電動推桿盲板閥技術參數
|
公稱壓力PN(MPa) |
0.25 |
0.15 |
0.10 |
0.05 |
|
密封試驗壓力(MPa) |
0.275 |
0.165 |
0.11 |
0.055 |
|
強度試驗壓力(MPa) |
0.375 |
0.225 |
0.15 |
0.075 |
|
驅動源 |
電動裝置 |
|||
|
適用溫度(℃) |
丁腈橡膠 |
硅橡膠 |
氟橡膠 |
|
|
-20-100 |
-20-200 |
-20-300 |
||
|
適用介質 |
煤氣等有毒,有害氣體 |
|||
|
啟閉時間(S) |
≤ 60 |
|||
|
主要零部件材料 |
閥體,閘板為碳鋼;絲桿為合金鋼;螺母為錳銅合金,球墨鑄鐵;伸縮器為不銹鋼 |
|||

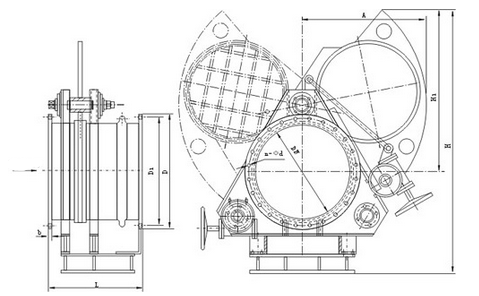

六、F9T43X電動推桿盲板閥規格尺寸
|
公稱通徑DN（mm） |
外形尺寸 |
||||
|
D |
D1 |
b |
n-φd |
L |
|
|
300 |
440 |
395 |
18 |
12-φ22 |
500 |
|
350 |
490 |
445 |
18 |
12-φ22 |
600 |
|
400 |
540 |
495 |
24 |
16-φ22 |
600 |
|
450 |
595 |
550 |
24 |
16-φ22 |
600 |
|
500 |
645 |
600 |
26 |
20-φ22 |
600 |
|
600 |
755 |
705 |
26 |
20-φ26 |
600 |
|
700 |
860 |
810 |
26 |
24-φ26 |
600 |
|
800 |
975 |
920 |
35 |
24-φ30 |
800 |
|
900 |
1075 |
1020 |
35 |
24-φ30 |
800 |
|
1000 |
1175 |
1120 |
35 |
28-φ30 |
800 |
|
1100 |
1275 |
1220 |
35 |
36-φ30 |
800 |
|
1200 |
1375 |
1320 |
35 |
32-φ30 |
800 |
|
1300 |
1475 |
1420 |
35 |
36-φ30 |
800 |
|
1400 |
1575 |
1520 |
35 |
36-φ30 |
800 |
|
1500 |
1675 |
1620 |
35 |
36-φ30 |
850 |
|
1600 |
1790 |
1730 |
35 |
40-φ30 |
850 |
|
1800 |
1990 |
1930 |
35 |
44-φ30 |
1100 |
|
2000 |
2190 |
2130 |
35 |
46-φ30 |
1100 |
