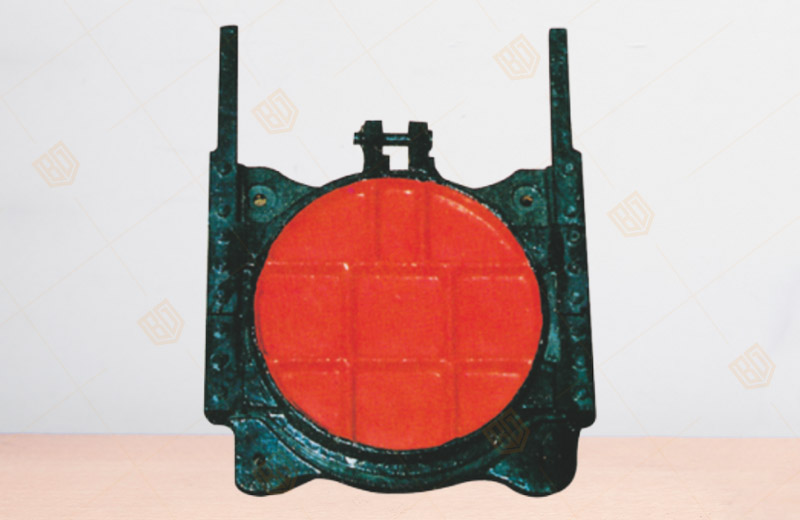

一、ZMY鑲銅鑄鐵圓閘門產品概述：
二、ZMY鑄鐵鑲銅圓閘門 結構特點：
三、ZMY鑄鐵鑲銅圓閘門主要零部件材質：
| 零部件名稱 | 材質 | 材質標準 |
| 閘板 | 灰鑄鐵、球鐵、不銹鋼 | GB9439-88/GB1348-88 或GB12226-89/GB12227-89 GB1220-84 |
| 門框 | 灰鑄鐵、球鐵、不銹鋼 | |
| 導軌 | 灰鑄鐵、球鐵、不銹鋼 | |
| 密封面 | 銅、橡膠 | GB1176-87 或GB12225-89 |
| 楔塊 | 銅、橡膠 | |
| 傳動螺桿 | 不銹鋼 | GB1220-84 |
| 吊塊螺母 | 鋁鐵青銅ZCuA110Fe3 | GB1176-87 |
| 緊固件 | 0Cr17Ni12Mo2、0Cr18Ni9Ti | GB1220-84 |
四、ZMY鑄鐵鑲銅圓閘門外形連接尺寸：
| 型號 | 通徑DN | A | A1 | B | B1 | C | D1 | E | H | b | φd | 4-φd1 |
| ZMY-300 | 300 | 407 | 300 | 150 | 75 | 200 | 320 | 44 | 562 | 20 | 16 | 4-φ22 |
| ZMY-400 | 400 | 524 | 400 | 206 | 122 | 256 | 420 | 51 | 750 | 25 | 20 | 4-φ25 |
| ZMY-500 | 500 | 644 | 500 | 236 | 135 | 312 | 520 | 60 | 870 | 25 | 20 | 4-φ25 |
| ZMY-600 | 600 | 764 | 600 | 255 | 152 | 368 | 620 | 60 | 983 | 25 | 20 | 4-φ26 |
| ZMY-700 | 700 | 884 | 700 | 280 | 158 | 430 | 724 | 74 | 1262 | 30 | 25 | 4-φ28 |
| ZMY-800 | 800 | 984 | 800 | 280 | 158 | 478 | 824 | 74 | 1392 | 30 | 25 | 4-φ28 |
| ZMY-900 | 900 | 1105 | 900 | 340 | 170 | 525 | 928 | 105 | 1750 | 30 | 25 | 4-φ32 |
| ZMY-1000 | 1000 | 1205 | 1000 | 370 | 190 | 590 | 1030 | 110 | 1828 | 35 | 30 | 4-φ32 |
| ZMY-1200 | 1200 | 1425 | 1200 | 405 | 220 | 695 | 1232 | 115 | 2182 | 35 | 30 | 4-φ32 |
| ZMY-1500 | 1500 | 1766 | 1500 | 425 | 225 | 840 | 1536 | 115 | 2933 | 80 | 30 | 4-φ32 |
溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的ZMY鑲銅鑄鐵圓閘門性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
