您當前位置: 產品中心冶金閥門封閉式插板閥

封閉式插板閥

產品概況

產品型號：CZ( 7) 49X － 0.5(2.5)QCZ( 7) 43X － 0.5 ( 2.5)
公稱通徑：DN800~2600mm
公稱壓力：PN0.1~0.4MPa
驅動方式：氣動、電動、液動、電液動
適用溫度：120℃ 200℃ 300℃ 450℃
適用介質：煤氣及有毒

封閉式插板閥產品詳情

封閉式插板閥產品結構特點：

1、閥門采用全封閉結構，操作時介質不會向外泄漏，操作安全環境污染。
2、閥體采用整體框架式結構，剛性好，能承受高的介質壓力。
3、密封副部位采用不銹鋼與橡膠密封，密封圈為雙凸型密封可靠。
4、密封圈裝在閥板上，便于更換。
5、伸縮體與固定套之間采用多層波紋管連接，適用壽命長，密封更可靠，波紋管內安裝填料式耐磨套，粉塵不進入波紋管內。
6、夾緊機構采用閉環式多點夾緊，同步性好。
7、特制的控桿和頂輪機構，確保閥板運行無摩擦。
8、設有氮氣吹掃孔，以便吹掃閥座和傳動部位積灰，開啟靈活。
9、底部設有排水管接口，將閥箱內積水排出。
10、夾緊、松開和閥板行走采用全電動驅動。操作方便，性能穩定，電裝帶手動機構，手、電動可實現無憂動切換。

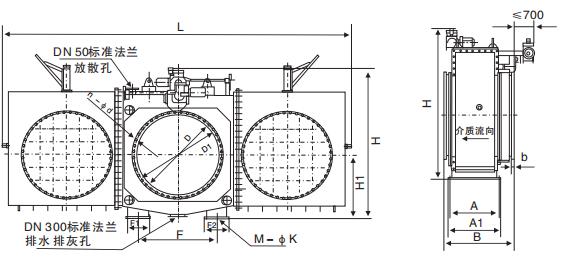

封閉式插板閥產品主要尺寸：

DN	L	D	D1	b	n-d	L1	H	H1	B	B1	A	C	C1	C2	e1	e2	n1-d1
800	3900	975	920	26	24-30	1545	1970	750	1070	650	1150	950	350	300	250	220	12-32
900	4400	1075	1020	28	24-30	2200	2028	890	1100	700	1150	950	350	300	250	220	12-32
1000	4735	1175	1120	30	28-30	2368	2230	960	1100	700	1250	950	350	300	250	220	12-32
1200	6214	1375	1320	30	32-30	3105	2570	1060	1100	700	1450	950	300	300	250	220	12-32
1400	6915	1575	1520	30	36-30	3400	2850	1180	1200	800	1450	950	350	300	250	220	12-32
1600	7630	1790	1730	30	40-30	3600	3150	1350	1200	800	1150	920	250	720	475	630	16-26
1800	8068	1990	1930	30	44-30	3700	3565	1580	1400	950	1150	920	250	720	475	630	16-26
2000	8718	2190	2130	30	48-30	3855	3825	1720	1500	950	1924	1044	522	720	280	512	16-26
2200	9320	2405	2430	32	52-33	4285	4150	1820	1550	950	2030	1044	522	810	280	606	16-26
2400	10000	2605	2540	32	56-33	4615	4660	1960	1550	1016	2130	1130	565	820	300	710	16-26
2600	10700	2805	2740	34	60-33	5100	5150	2050	1550	1016	2130	1130	565	820	300	710	16-26

溫馨提示：

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的封閉式插板閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。

下一個產品：密閉式斜插板閥

上一個產品：蝶式放散閥
