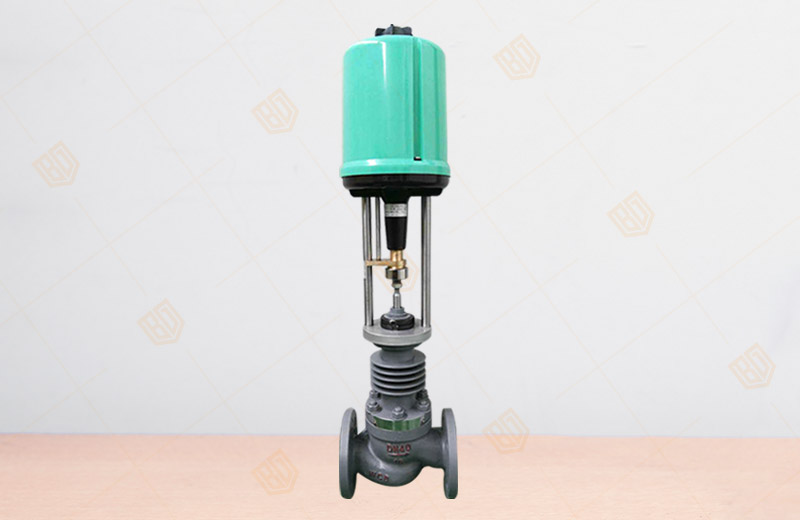

ZDLP電子電動單座調節閥
產品概況
產品型號：ZDLP
公稱通徑：DN25~200mm
公稱壓力：PN1.6~6.4MPa
環境溫度：-25~+70℃
環境濕度：≤95%
閥體材質：鑄鋼( ZG230450)、不銹鋼（ZGICr18Ni9Ti、ZGICr18Ni12M02Ti）等
驅動方式：電動
設計標準：GB/T17213
檢驗標準：GB/T4213
法蘭標準：JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等
ZDLP電子電動單座調節閥技術參數
|
閥體 |
|
| 形式 | 直通單座鑄造球型閥 |
| 公稱通徑 | 25、32、40、50、65、80、100、1 25、150、200mm |
| 公稱壓力 | PN16、40、64bar |
| 法蘭標準 | JB/T79.1-94、79.2-94等 |
| 材料 | 鑄鋼( ZG230450)、不銹鋼（ZGICr18Ni9Ti、ZGICr18Ni12M02Ti）等 |
| 上閥蓋 | 標準型：-17~230℃ 散熱型：230~450℃ 低溫型：-60~196℃ 波紋管密封型：-40~350℃ |
| 閥蓋形式 | 螺栓壓緊式 |
| 填料 | V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉紡織填料、石墨填料 |
| 閥內組件 | |
| 閥芯型式 | 單座柱塞型閥芯 |
| 流量特性 | 等百分比特性和線性特性 |
| 材料 | 不銹鋼（1Cr18Ni9Ti、1Cr18Ni12M02Ti、17-4PH、9Cr18、316L）、不銹鋼堆司太萊合金、鈦和耐腐蝕臺金等。 |
| ZDLP電子電動單座調節閥執行機構 | |||||||
| 型 式 | 381 LSA-08 | 381 LSA-20 | 381 LSB-30 | 381 LSB-50 | 381 LSC-65 | 381 LSC-99 | 381 LSC-160 |
| 活塞直徑 | 381 LXA-08 | 381 LXA-20 | 381 LXB-30 | 381 LXB-50 | 381 LXC-65 | 381 LXC-99 | 381 LXC一160 |
| 輸出力推(N) | 800 | 2000 | 3000 | 5000 | 6500 | 10000 | 16000 |
| Max行程L(mm) | 30 | 60 | 100 | ||||
| 工作速度( mm/s) | 4.2 | 2.1 | 3.5 | 1.7 | 2.8 | 2.0 | 1.0 |
| 主要技術參數 | 電源電壓：220W50Hz輸入信號：4-20mA或1-5V．DC輸出信號：4-20mA．DC | ||||||
| 防護等級：相當IP55 隔爆標志：Exd|| BT4 手操功能：手柄 | |||||||
| 環境溫度：-25~+70℃ 環境濕度：≤95% | |||||||
| 性能 | ||||
| 項 目 | 不帶定位器 | 帶定位器 | ||
| 基本誤差% | ±5.0 | ±1.0 | ||
| 回 差% | ≤3.0 | ≤1.0 | ||
| 死 區% | ≤3.0 | ≤0.4 | ||
| 始終點偏差% | 氣開 | 始點 | ±2.5 | ±1.0 |
| 終點 | ±5.0 | ±1.0 | ||
| 氣關 | 始點 | ±5.0 | ±1.0 | |
| 終點 | ±2.5 | ±1.0 | ||
| 額定行程偏差% | ≤2.5 | |||
| 泄漏量1/h | 0.01%X閥額定容量 | |||
| 可調范圍R | 30:1 | |||
| 額定流量系數Kv、額定行程、配用執行機構型號、允許壓差 | ||||||||||
| 公稱通徑DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| 閥座直徑DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| 額定流量系數Kv | 8 | 13 | 22 | 32 | 50 | 80 | 120 | 200 | 280 | 450 |
| 行程L (mm) | 16 | 20 | 40 |
|
60 |
|
||||
| 配用執行機構型號 | 381 LS/XA-20 | 381 LS/XA-30 | 381 LS/XA-50 | 381 LS/XA-65 | ||||||
| 允許壓差( bar) | 30 | 20 | 18 | 20.5 | 11.6 | 6.7 | 4.7 | 3.9 | 2.6 | 1.6 |
備注：對于波紋管密封調節閥，允許壓差為10bar，表中數值若小于10bar則不變，若大于10bar則取l0bar。
| ZDLP電子電動單座調節閥外形尺寸及重量 單位：mm | |||||||||||
| 公稱通徑 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| L | PN16/40 | 185 | 200 | 220 | 250 | 275 | 300 | 350 | 410 | 450 | 550 |
| PN64 | 200 | 210 | 235 | 265 | 295 | 320 | 370 | 440 | 475 | 570 | |
| D |
|
255 | 255 | 255 | 255 | 255 | 255 | 255 | 310 | 310 | 310 |
| R |
|
177 | 177 | 177 | 177 | 177 | 177 | 177 | 226 | 226 | 226 |
| H1 | PN16/40 | 155 | 175 | 180 | 200 | 235 | 250 | 260 | 330 | 350 | 420 |
| PN64 | 165 | 185 | 185 | 205 | 245 | 255 | 270 | 335 | 365 | 430 | |
| H3 | PN16/40 | 171 | 195 | 200 | 220 | 262 | 277 | 287 | 357 | 377 | 447 |
| PN64 | 181 | 205 | 205 | 225 | 272 | 282 | 297 | 362 | 392 | 457 | |
| H2 |
|
373 | 495 | 495 | 495 | 700 | 700 | 700 | 725 | 725 | 725 |
| H4 |
|
459 | 459 | 459 | 459 | 520 | 520 | 520 | 570 | 570 | 570 |
| H5 | PN64 | 120 | 120 | 140 | 145 | 190 | 210 | 220 | 270 | 280 | 320 |
|
重量 (KG) |
PN16/40 | 16 | 19 | 22 | 23 | 39 | 50 | 59 | 80 | 87 | 115 |
| PN64 | 21 | 24 | 31 | 33 | 49 | 75 | 92 | 129 | 137 | 170 | |
備注：
1、其余結構外形尺寸參照ZJHP氣動薄膜單座調節閥。
2、表中重量為配用PSL型執行機構數據。
3、閥門法蘭及法蘭端面距可按用戶指定標準制造，如：ANSI，JIS，DIN標準。
