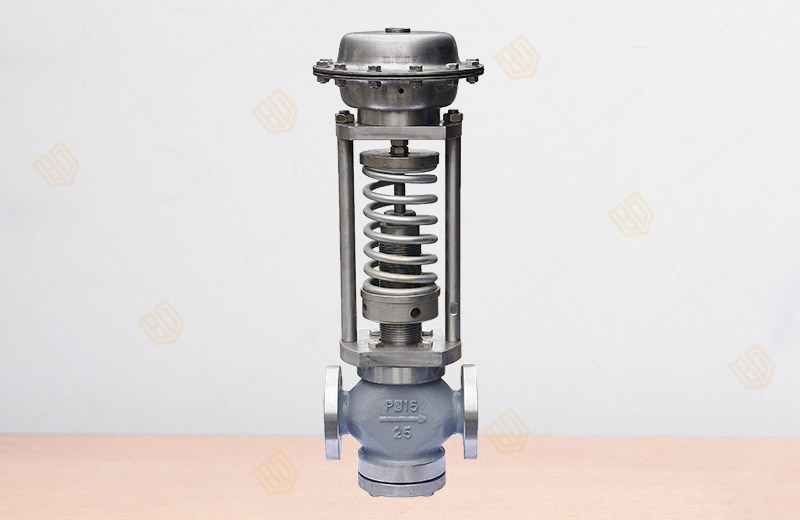

      ZZYP自力式壓力調節閥

      產品概況

      產品型號:ZZYP
      公稱口徑:DN20~200mm
      公稱壓力:PN1.6~6.4Mpa
      閥體材質:鑄鋼、不銹鋼、合金鋼等
      工作溫度:-46℃-950℃
      連接方式:法蘭、焊接
      設計標準:GB/T17213
      結構長度:GB12221-89
      檢驗標準:GB/T4213
      法蘭標準:JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等

      ZZYP自力式壓力調節閥產品詳情

      一、ZZYP自力式壓力調節閥概述
             百鋼閥門集團生產銷售的ZZYP自力式壓力調節閥是一種無需外加能源,利用被控介質自身能量當動力源、引入執行膜室產生推力,控制節流元件運動達到自動調節。具有測量、執行、控制的綜合功能。可在無氣、無電的場所。廣泛應用于石油、化工、電站、輕工、印染工業部門自控系統中各種設備氣體、液體及蒸汽介質的減速壓、穩壓(用于閥后壓力調節)泄壓、穩壓(用于閥前壓力調節)的自動控制。根據用戶不同的工況條件可選用不同的閥芯結構型式以及不同執行機構,以達到j較佳的控制效果。


      二、ZZYP自力式壓力調節閥型號

      類別 型號 類別 型號
      單座壓閉型 ZZYP-16~64B 單座壓閉型 ZZYP-16~64K
      雙座壓閉型 ZZYN-16~64B 雙座壓閉型 ZZYN-16~64K
      套筒壓閉型 ZZYM-16~64B 套筒壓閉型 ZZYM-16~64K

      壓閉型:用于閥后壓力調節,當閥后壓力升高,閥門關閉,以達到減壓,穩壓的目的。
         壓開型:用于閥后壓力調節,當閥后壓力升高,閥門打開,以達到泄壓,穩壓的目的。

      三、ZZYP自力式壓力調節閥主要技術參數

      公稱通徑DN(mm) 20 25 32 40 50 65 80 100 125 150 200
      閥座直徑DN(mm) 10 12 15 20
      額定流量系數Kv 1.8 2.4 4.4 4 11 20 30 48 75 120 190 300 480 760
      允許壓差(MPa) 2.5 2.0 1.6 1.0
      公稱壓力(MPa) 1.6 4.0 6.4
      固有流量特性 快開
      保證調壓閥正常工作
      的最小壓差P(MPa)
      0.05
      壓力分段范圍(KPa) 15~50  40~80  60~100  80~140  120~80
      160~220 200~260 240~300 280~350 330~400
      380~450 430~500 480~560 540~620 600~700
      680~800 780~900 800~1000 900~2000
      工作溫度℃ 液體≤140;氣體≤80;配冷凝器和散熱片≤350
      適合介質 氣體、蒸汽、低粘度液體
      法蘭尺寸、型式 PN10、16、40GB9113-88、PN64JB/T7-94;PN10,16凸式,PN40,64凸式
      或根據用戶要求選配其它標準型式的法蘭(如:ANSI、JIS、DIN等標準) 
      結構長度 按GB12221-89標準
      執行機構信號接口 內螺紋M16×1.5

      注:壓力分段范圍可根據用戶要求進行設計。

      四、ZZYP自力式壓力調節閥主要性能指標

      控制精度% ±8
      允許泄
      漏量
      硬密封(L/H) 單座(Ⅳ級):≤10-4閥額定容量:雙座、套筒(Ⅱ級)、≤5×10-3×閥額定容量
      軟密封(ml/min) DN(mm)
      20 25 32 40 50 65 80 100 125 150 200
      0.15 0.3 0.45 0.6 0.9 1.7 4.0 6.75


      五、ZZYP自力式壓力調節閥可配附件

      冷凝器(用于介質為蒸汽的場合)、散熱片等

      六、ZZYP自力式壓力調節閥外形尺寸及重量

      公稱通徑(DN) 20 25 32 40 50 65 80 100 125 150 200
      L PN16、40 150 160 180 200 230 290 310 350 400 480 600
      PN64 230 230 260 260 300 340 380 430 500 550 650
      B 233 332 373 522 673 980 1200
      H 壓力調節范圍
      (MPa)
      15~140 475 520 540 710 780 840 880 915
      120~300 455 500 520 690 760 800 870 880
      280~500 450 490 510 680 750 790 860 870
      480~1000 445 480 670 740 780 850 860
      600~1500 445 570 600 820 890 950 950 1000
      1000~2500 445 570 600 820 890 950 950 1000
      A 壓力調節范圍
      (MPa)
      15~140 φ282 φ308
      120~300 φ232
      280~1000 φ196 φ196 φ282
      600~2500 φ85 φ96
      大約重量(Kg) 26 37 42 72 90 114 130 144 180


      溫馨提示:

      本文中所有文字、數據、圖片均只適用于參考。需要查看更多的ZZYP自力式壓力調節閥性能參數、結構尺寸參數、價格等詳情,或要求高質量印刷樣本,請聯系我們
