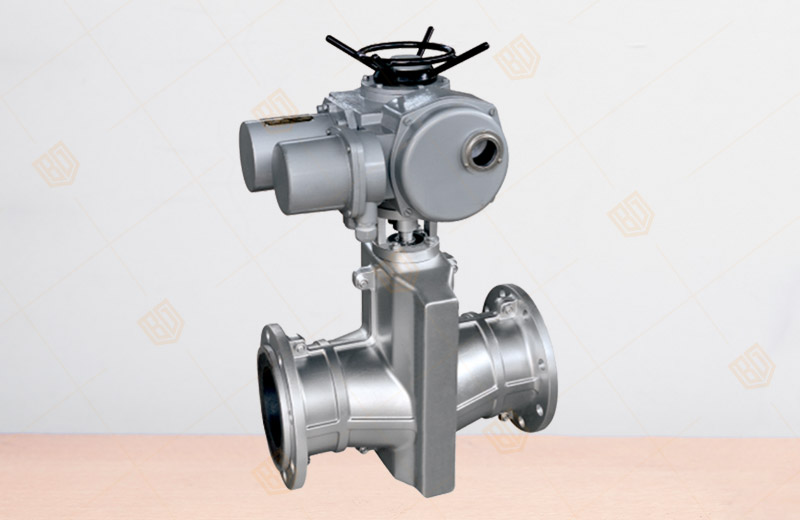

      GJ941X-6L電動管夾閥

      產品概況

      產品型號:GJ941X-6L
      公稱通徑:DN25~300mm
      適用溫度:小于85℃
      公稱壓力:PN0.6,1.0MPa
      適用介質:礦漿、磨料、干濕性粉塵類

      GJ941X-6L電動管夾閥產品詳情

      GJ941X-6L電動管夾閥產品概述

             百鋼閥門集團生產銷售的GJ941X-6L電動管夾閥是由電動執行器及左右閥體,橡膠管套、大小閥桿、上下閘板、導柱等零件組成。工作原理:當順轉手輪時,使大小閥桿同時帶動上下閘板,壓縮管套,進行關閉,反轉即行開啟,這樣,閘板在導柱之間上下往復完成閥門開閉工作。另外,因橡膠管套承力,因此在開關時,操作人員旋轉手輪時只要感到適量抵觸,均己達到開閉極點,切勿盡力或多人輔助,禁用其他工具開閉。GJ941X電動管夾閥適用化工,石油、發電、堿廠、選礦、水泥、選煤、非金屬等行業,可快速控制管路濃度砂粒狀流量與截止。


      GJ941X-6L電動管夾閥結構特點
             由左右鋁合金閥體,橡膠管套、大小閥桿、上下閘板、導柱等零件組成。耐磨、防腐、抗凍、密封性能好,只須更換膠套即完好如新,壽命是普通閥門的4-6倍。驅動方式有手動、氣動、電動等多種方式,也可按客戶需求定制非標產品。


      GJ941X-6L電動管夾閥工作原理
             通電后,電動執行器帶動閥桿工作,使大小閥桿同時帶動上下閘板,壓縮管套,進行關閉,反轉即行開啟,這樣,閘板在導柱之間上下往復完成閥門開閉工作。另外,因橡膠管套承力,因此在開關時,操作人員旋轉手輪時只要感到適量抵觸,均己達到開閉極點,切勿盡力或多人輔助,禁用其他工具開閉。


      GJ941X-6L電動管夾閥零件材料

      閥體

      橡膠套管

      大小閥桿

      壓桿、手輪、拉桿

      托架

      鑄鐵,鋁合金,鑄鋼,不銹鋼

      橡膠

      鑄銅、碳鋼

      鑄鐵

      球磨鑄鐵


      GJ941X-6L電動管夾閥技術參數

      公稱通徑

      適用溫度

      公稱壓力

      適用介質

      DN25—150

      小于85℃

      1.0Mpa

      礦漿、磨料、干濕性粉塵類

      DN200~500

      0.6Mpa


      GJ941X-6L電動管夾閥主要外型連接尺寸

      公稱

      公稱

      工作

      L

      L1

      L0

      D

      D1

      Z-Φ

      H

      電動裝置

      通徑

      壓力

      壓力

      型號

      A

      B

      D0

      kw

      (DN)

      (MPa)

      (MPa)

      25

      0.6

      0.6

      160

      124

      31

      115

      85

      4-14


      ZA5-14

      443

      133


      0.12

      32

      165

      145

      40

      *140

      100

      4-18







      40

      190

      157

      50

      *150

      110

      4-18







      50

      210

      160

      60

      160

      125

      4-18


      ZA10-18

      552

      425


      0.25

      65

      250

      199

      74

      180

      145

      4-18


      ZA15-15

      552

      425

      305

      0.37

      80

      300

      222

      88

      195

      160

      4-18


      ZA30-18

      552

      425

      305

      0.75

      100

      350

      250

      106

      215

      180

      8-18


      ZA30-18

      552

      425

      305

      0.75

      125

      430

      318

      134

      245

      210

      8-18





      305


      150

      500

      350

      158

      280

      240

      8-23

      1000






      200

      0.4

      0.4

      650

      446

      206

      335

      295

      8-23

      1174

      ZA14-18

      766

      390

      305

      1.1

      250

      800

      516

      256

      *395

      350

      12-23







      300

      950

      562

      304

      *445

      400

      12-23







      采用標準設計與制造:Q/JBGN02 結構長度:Q/JBGN02 法蘭連接尺寸:JB78(PN1.0MPa



      溫馨提示:

      本文中所有文字、數據、圖片均只適用于參考。需要查看更多的GJ941X-6L電動管夾閥性能參數、結構尺寸參數、價格等詳情,或要求高質量印刷樣本,請聯系我們
