Z41F46襯氟閘閥
產品概況
產品型號：Z41F46
公稱通徑：DN15～500mm
適用溫度：-50℃～150℃
主要材料：碳鋼、鑄鐵
設計制造標準：GB/T 12234
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
一、Z41F46襯氟閘閥產品介紹：
百鋼閥門集團生產銷售的Z41F46襯氟閘閥產品是一種帶見的啟閉閥門，利用兩側面密封呈楔狀的閘板來接通或截斷管路中介質，楔式閘閥不允許微量開啟在管路中作節流裝置用，以免因高速流動的介質沖蝕而加快密封面的損壞。FEP(F46)、PCTFE(F3)襯氟閘閥適用在-20℃~150℃的各種濃度的王水、酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，FEP襯氟閥門還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。
Z41F46襯氟閘閥采用的密封副為FEP或其它材料組合，磨擦系數小，啟閉力矩低；填料采用PTFE標準填料，密封性能好，維修更換方便；帶有彈性的閘板，可補償閘板密封與閥座密封面之間楔角偏差，吻合度好，密封效果理想。
二、Z41F46襯氟閘閥應用范圍：
Z41F3、Z41F46襯氟閘閥適用在-50℃～150℃的各種濃度的王水、硫、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，FEP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。
閥體有扁體和圓體兩種形狀：GB國標閥門采用圓體，ANSI磅級美標閥門DN≤300Lb采用扁體，DN≥400Lb采用圓體。
三、Z41F46襯氟閘閥結構特點：
1、閥體、閥蓋的內腔和閘板、閥桿外表面等直接與介質接觸的部件，全部名襯FEP（F46）等氟塑料；
2、密封副為FPF（F46）/ FEP（F46）或其它材料組合，摩擦系數小，啟閉力矩低；
3、填料采用PTFE（F4）標準填料，密封性能好，維護更換方便；
4、帶有彈性的閘板，可補償閘板密封面與閥座密封面之間楔角偏差，吻合度好，密封效果理想；
5、介質可從兩側任意方向通過閘閥，適用于介質方向可能改變的管路上作用啟閉裝置。
A、產品連接件少，整體鋼性好。
B、截流速度快。
C、開度限位機構方便，靈活，精確。
D、體形小巧，外形美觀。
E、操作簡單，省力，維修方便。
F、流體阻力小，密封面受介質的沖蝕小。
G、介質流向不愛限制，不擾流，不降低壓力。

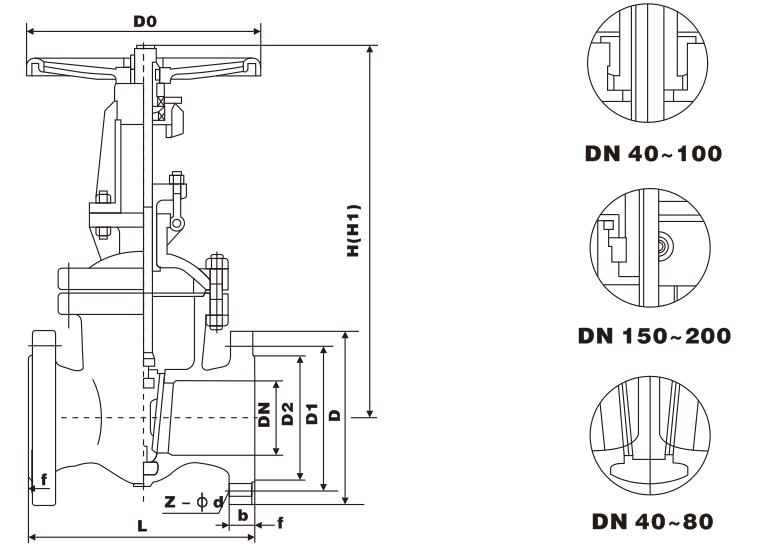

四、Z41F46襯氟閘閥主要外形尺寸
|
公稱通徑 |
尺寸 |
參考值 |
|||||||||
|
DN(mm) |
NPS(inch) |
L |
D |
D1 |
D2 |
f |
b |
Z-d |
Do |
H |
重量kg |
|
PN1.0MPa |
|||||||||||
|
15 |
1/2 |
108 |
95 |
65 |
45 |
3 |
15 |
4-14 |
120 |
175 |
6 |
|
20 |
3/4 |
117 |
105 |
75 |
55 |
3 |
17 |
4-14 |
120 |
195 |
8 |
|
25 |
1 |
127 |
115 |
85 |
65 |
3 |
17 |
4-14 |
160 |
230 |
10 |
|
32 |
5/4 |
140 |
140 |
100 |
75 |
3 |
19 |
4-18 |
160 |
245 |
11 |
|
40 |
3/2 |
165 |
150 |
110 |
85 |
3 |
19 |
4-18 |
180 |
285 |
13 |
|
50 |
2 |
178 |
165 |
125 |
100 |
3 |
21 |
4-18 |
200 |
300 |
16 |
|
65 |
5/2 |
190 |
185 |
145 |
120 |
3 |
21 |
4-18 |
250 |
340 |
20 |
|
80 |
3 |
203 |
200 |
160 |
135 |
3 |
21 |
8-18 |
280 |
410 |
30 |
|
100 |
4 |
229 |
220 |
180 |
155 |
3 |
23 |
8-18 |
300 |
465 |
40 |
|
125 |
5 |
325 |
250 |
210 |
185 |
3 |
24 |
8-18 |
320 |
620 |
60 |
|
150 |
6 |
350 |
285 |
240 |
210 |
3 |
26 |
8-23 |
350 |
710 |
85 |
|
200 |
8 |
400 |
340 |
295 |
265 |
3 |
26 |
8-23 |
450 |
780 |
120 |
|
250 |
10 |
450 |
395 |
350 |
320 |
3 |
28 |
12-23 |
500 |
1000 |
175 |
