Q11F-16絲扣球閥
產品概況
產品型號：Q11F-16
公稱通徑：DN15~100mm
公稱壓力：1.6MPa
工作介質：水、非腐蝕性液體、飽和蒸汽(≤0.6MPa)
工作溫度：-20℃≤t≤100℃
管螺紋標準：符合ISO228標準

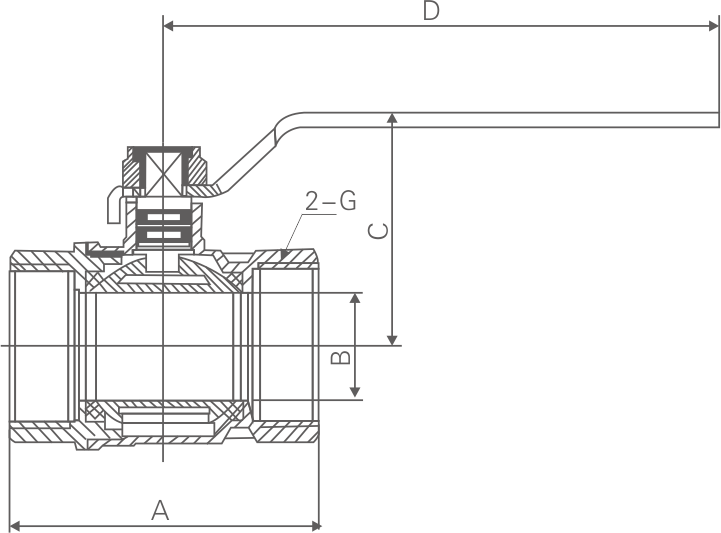

Q11F-16絲扣球閥規格尺寸
| DN(mm) | NPS(in) | A | B | C | D | G |
| 15 | 1/2 | 52.8 | 14 | 41 | 98 | 1/2 |
| 20 | 3/4 | 63 | 19 | 44.5 | 98 | 3/4 |
| 25 | 1 | 72 | 23.5 | 55 | 110 | 1 |
| 32 | 1 1/4 | 80 | 30 | 61 | 140 | 1 1/4 |
| 40 | 1 1/2 | 90.6 | 37 | 66 | 140 | 1 1/2 |
| 50 | 2 | 106 | 46.5 | 75 | 155 | 2 |
| 65 | 2 1/2 | 132.4 | 56 | 92 | 190 | 2 1/2 |
| 80 | 3 | 151 | 68.5 | 106 | 230 | 3 |
| 100 | 4 | 190.5 | 85 | 117.5 | 230 | 4 |
溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的Q11F-16絲扣球閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
